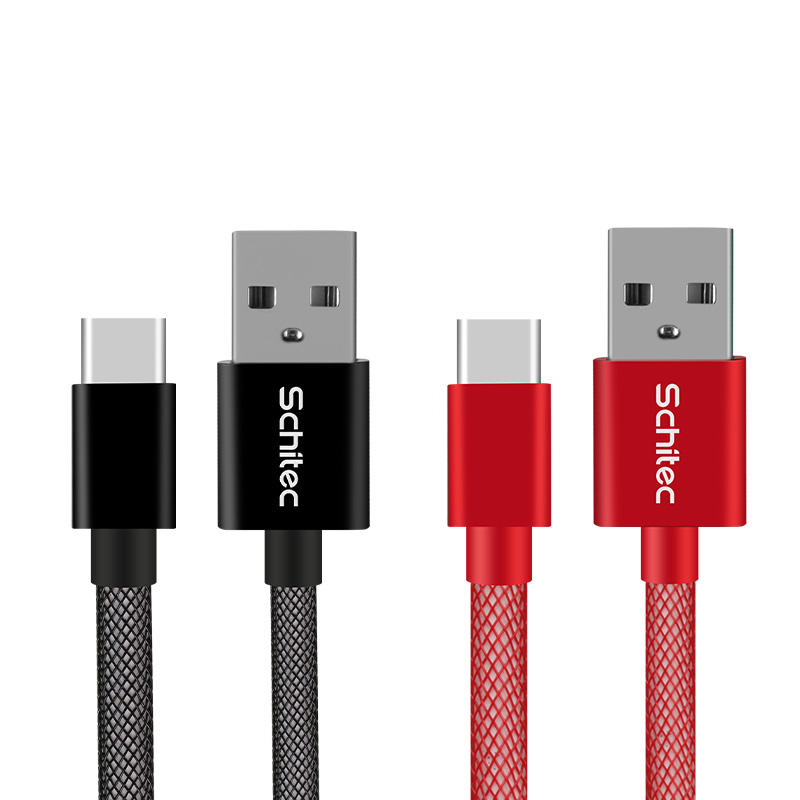

Type-C USB kabeli qanday bo'lishi kerak?

Type-C USB kabeli qanday bo'lishi kerak?

Type-c yangi interfeys ostida USB3.1 standartidir. Eng so'nggi USB spetsifikatsiyasi sifatida Intel kabi yirik kompaniyalar tomonidan ishga tushirilgan USB3.1 spetsifikatsiyasi ma'lumotlarni uzatish tezligini 10 Gbit / s ga oshiradi va yangi texnologiya yanada samarali ma'lumotlarni kodlash tizimidan foydalanadi va samarali ma'lumotlar uzatishni ta'minlaydi. mavjud USB ulagichlari va kabellari.

Type-C interfeysi plagin-and-play va hot-swapping-ni qo'llab-quvvatlaydi, shuning uchun statik himoya darajasi yuqori bo'lishi kerak. ESD himoya qurilmasi tez javob berish, past sig'im, kichik o'lcham, past paket va past kuchlanish afzalliklariga ega bo'lishi kerak.

Hozirgi vaqtda deyarli barcha USB interfeysi elektrostatik himoya qurilmalariga qo'llaniladi, FAE muhandislari elektron mahsulotlarni himoya qilish, elektron himoya qilish moslamalari ishlari va tanlov nuqtalari va boshqalarni o'zlashtirish uchun eng asosiy hisoblanadi. O'chirishni himoya qilish moslamasini tanlash qiyin emas, mahsulotning himoya talablarini tushunib oling, himoya darajasi tushirish trubkasini, TVS diodini, varistorni yoki PTC o'z-o'zini tiklash sug'urtasini, ESD ESD ni tanlashni bilishi mumkin, so'ngra turli sxemalarga rioya qiling. himoya qilish Qurilmani tanlash printsipi va yakuniy modelni aniqlash uchun ish kuchlanishi, oqim va boshqa omillar bo'lishi mumkin.

Type-C interfeysi elektrostatik himoya moslamasi mahsulot tanlovi oxir-oqibat mijozlarning o'ziga xos ehtiyojlariga asoslangan holda tegishli ESD modelini tanlaydi. Elektrostatik himoya moslamasini tanlash va ta'minlashda quyidagi ikkita printsip talab qilinadi:

1, Vdrw Ishlash kuchlanishidagi kontaktlarning zanglashiga qaraganda katta yoki teng

2, dastur portiga ko'ra, himoya darajasini tanlash yamoq bosimi yoki diod, sig'im qiymatini tanlash uchun uzatish chastotasiga ko'ra, chastota qanchalik baland bo'lsa, qurilma qiymati pastroq bo'ladi, juda ko'p qiymat signalga olib kelishi mumkin paket yo'qolishi, O'z eng mos ESD ni tanlashi kerak.

Type-C interfeysidagi ESD tipidagi ESD himoya qurilmalari quyidagi uchta talabga javob berishi kerak:

1, parazit sig'imning ESD himoya komponentlari kichik bo'lishi kerak, shuning uchun ma'lumotlar uzatilishi paket yo'qolmasligi, Type-C interfeysi uzatish tezligiga ta'sir qilmasligi kerak;

2, ESD bardoshlikning himoya komponentlari yuqori bo'lishi kerak, hech bo'lmaganda IEC 61000-4-2 kontakt rejimi 8kV ESD bombardimoniga bardosh berishi kerak.

3, shuningdek, ESD hodisasi paytida taqdim etilgan himoya komponentlari uzatish ma'lumotlarini bostirish uchun etarlicha past bo'lishi kerak bo'lgan eng muhim talabdir.
